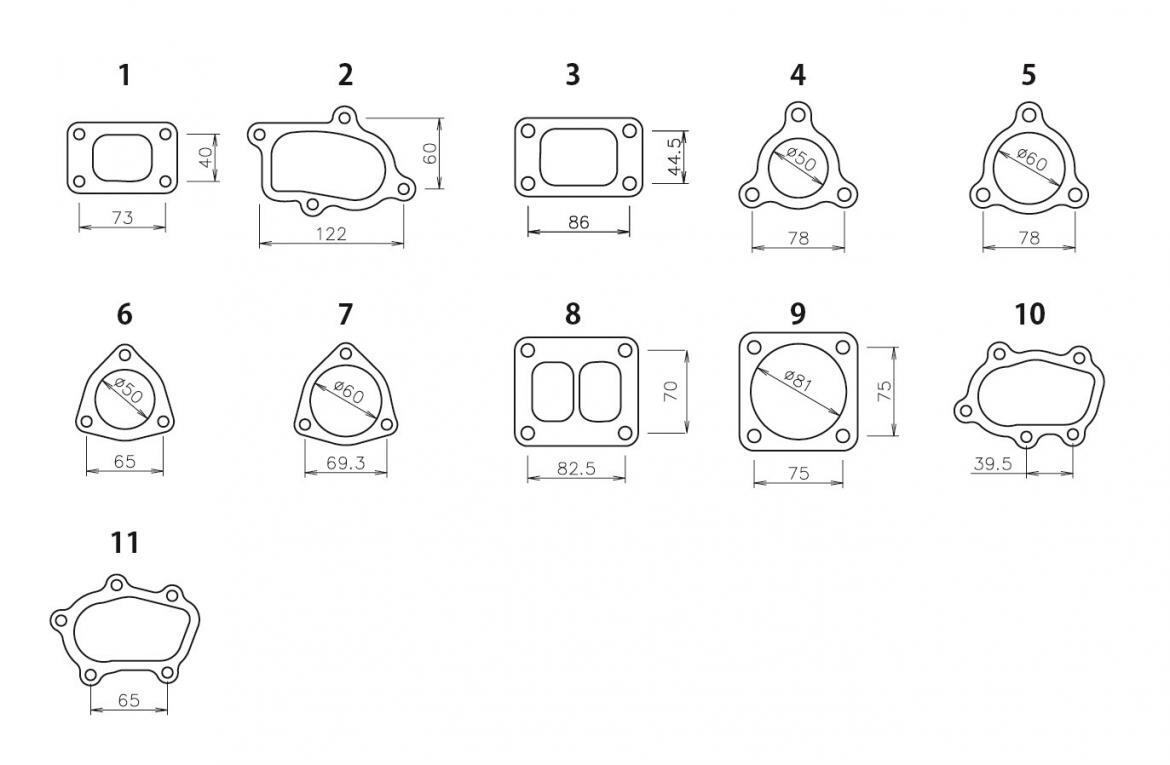

タービンガスケット&タービンフランジ寸法図
GReddy タービンガスケット
GReddy タービンフランジの取り付けに使用する専用ガスケットです。高い圧力に耐えられるメタル素材を使用 しています。
整備などで一度取り外したガスケットは、交換が必要となります。
|
タービン |
アクチュエーター |
イン/アウト |
寸法図 |
CODE |
本体価格（税抜） |
税込価格 |
備考 |
|
TD-04H |
付 |
イン |
1 |
11900123 |
¥2,000 |
¥2,200 |
|
|
アウト |
2 |
11900121 |
¥2,000 |
¥2,200 |
|||
|
TD-05SH |
付 |
イン |
3 |
11900131 |
¥2,000 |
¥2,200 |
|
|
アウト |
4 |
11900132 |
¥2,000 |
¥2,200 |
|||
|
無 |
イン |
6 |
11900130 |
¥2,000 |
¥2,200 |
||
|
アウト |
6 |
11900130 |
¥2,000 |
¥2,200 |
|||
|
TD-06S |
付 |
イン |
3 |
11900131 |
¥2,000 |
¥2,200 |
|
|
アウト |
5 |
11900141 |
¥2,000 |
¥2,200 |
|||
|
TD-06S TD-06S L2 TD-06SH(8/10㎠) T67(8/10/12㎠) |
無 |
イン |
6 |
11900130 |
¥2,000 |
¥2,200 |
|
|
アウト |
7 |
11900140 |
¥2,500 |
¥2,750 |
|||
|
TD-06SH(16㎠) |
無 |
イン |
3 |
11900131 |
¥2,000 |
¥2,200 |
|
|
アウト |
5 |
11900141 |
¥2,000 |
¥2,200 |
|||
|
TD07S T78 T88 T88H |
無 |
イン |
8 |
11900150 |
¥3,000 |
¥3,300 |
|
|
アウト |
9 |
11900151 |
¥3,000 |
¥3,300 |
四角フランジタイプ用（94φカップリングタイプ不可） |
||
|
TZタービン
|
付 |
イン |
1 |
11900123 |
¥2,000 |
¥2,200 |
|
|
アウト |
10 |
11900160 |
¥3,500 |
¥3,850 |
ZN6/ZC6、S14/S15、JZX100 |
||
|
11 |
11900161 |
¥3,500 |
¥3,850 |
BNR32、BCNR33、BNR34 |
●イン＝EXマニホールド側 ●アウト＝フロントパイプ／タービンアウトレット側
GReddy タービンフランジ
|
タービン |
アクチュエーター |
イン/アウト |
寸法図 |
CODE |
本体価格（税抜） |
税込価格 | 備考 |
|
TD-04H |
付 |
イン |
1 |
11900021 |
¥1,200 |
¥1,320 |
|
|
アウト |
2 |
11900022 |
¥2,500 |
¥2,750 |
|||
|
TD-05SH |
付 |
イン |
3 |
11900030 |
¥1,200 |
¥1,320 |
|
|
11900034 |
¥1,500 |
¥1,650 |
M10 P1.25タップ付 |
||||
|
アウト |
4 |
11900031 |
¥1,200 |
¥1,320 |
|||
|
無 |
イン |
6 |
11900032 |
¥1,200 |
¥1,320 |
||
|
11900033 |
¥1,500 |
¥1,650 |
M8 P1.25タップ付 |
||||
|
アウト |
6 |
11900032 |
¥1,200 |
¥1,320 |
|||
|
TD-06S |
付 |
イン |
3 |
11900030 |
¥1,200 |
¥1,320 |
|
|
11900034 |
¥1,500 |
¥1,650 |
M10 P1.25タップ付 |
||||
|
アウト |
5 |
11900041 |
¥1,200 |
¥1,320 |
|||
|
TD-06S TD-06S L2 TD-06SH(8/10㎠) T67(8/10/12㎠) |
無 |
イン |
6 |
11900032 |
¥1,200 |
¥1,320 |
|
|
11900033 |
¥1,500 |
¥1,650 |
M8 P1.25タップ付 |
||||
|
アウト |
7 |
11900042 |
¥1,200 |
¥1,320 |
|||
|
TD-06SH(16㎠) |
無 |
イン |
3 |
11900030 |
¥1,200 |
¥1,320 |
|
|
11900034 |
¥1,500 |
¥1,650 |
M10 P1.25タップ付 |
||||
|
アウト |
5 |
11900041 |
¥1,200 |
¥1,320 |
|||
|
TD-07S T78 T88 T88H |
無 |
イン |
8 |
11900050 |
¥1,200 |
¥1,320 |
|
|
11900051 |
¥1,800 |
¥1,980 |
M10 P1.25タップ付 |
||||
|
アウト |
9 |
11000606 |
¥2,200 |
¥2,420 |
四角フランジタイプ用(94φカップリングタイプ不可) |
●イン＝EXマニホールド側 ●アウト＝フロントパイプ／タービンアウトレット側
